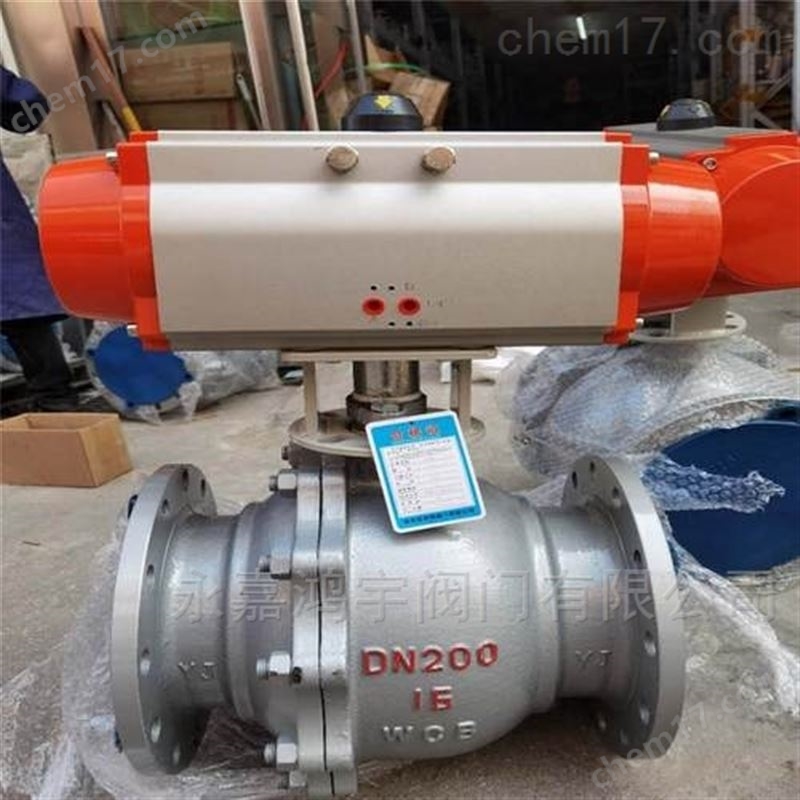

BQ641F氣動保溫球閥

一、產品特點和用途

     BQ641F氣動保溫球閥是一種球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。由PQ系列氣動單作用（彈簧復位）執行機構和二片式球閥或三片式球閥組成,是近年來被廣泛采用的一種新型閥門，該閥門在管道中一般應當水平安裝。主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系列閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的鏈接口。由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格，但結構長度于同規格的閥門相同，端面鏈接方式有法蘭及對夾兩種，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

二、結構特點：

?1）、 啟閉無摩擦；這一功能解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。

?2）、 上裝式結構；對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

?3）、 單閥座設計；消除了閥門中腔介質因異常升壓而影響使用安全de問題。

?4）、 低扭矩設計；特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。

?5）、 楔形密封結構；閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

?6）、 密封面的自清潔結構；當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

三、標準規范

四、主要材料 ：不銹鋼（316L、304、CF3M、CF8）、雙相鋼、炭鋼、鈦材；

五、連接形式 ： 法蘭式、對夾式；

六、驅動方式 ： 手動、氣動、電動等；

七、主要外形尺寸 PN1.6（mm）

注 明 ：

本公司可根據用戶實際工況條件或特殊要求設計閥門，以上圖形及參數僅供參考！

八、它的工作原理如下：

??A、開啟過程

??1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。

??2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

??3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

??4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

??B、關閉過程

??1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

??2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

??3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

       4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到密封。

九、訂貨

1、產品型號與名稱；         2、公稱通徑DN（mm）；          3、公稱壓力；

4、環境溫度；                   5、閥體材質；                             6、額定流量系數；

7、閥前后壓力；                8、氣源壓力及控制方式；            9、介質特性；

10、介質溫度及黏度；                                       11、安裝空氣過濾器和減壓閥。
